非固定衔接主接线办法的母线槽的长处是工作办法灵活，但相应的母差保护有必要切换其差流回路和出口回路，使其与工作办法保持一致。为削减人工干预(繁琐并容易失误)，不论是集成电路还是微机母差?；ざ家氲墩⒏ㄗ艚拥?，据此承认工作办法，切换内部回路。这个办法直接有效，但难以消除继电保护专业人员的忧虑，即:在现有刀闸辅佐接点和其引入环节并非十分可靠的情况下，怎样保证母差保护的正确动作?为此，继电保护研究人员做了两方面的探索:一种办法是一同引入每一副刀闸的?？拥愫统１战拥悖粤蕉越拥愕淖楹侠磁斜鸬墩⑶榭?，这不光占用了大量开入通道和电缆，而且只能消除引入环节构成的差错，而不能解决由刀闸辅佐接点一次设备的损坏而导致的差错;第二种尝试是摒弃刀闸辅佐接点，运用微机的核算功用，经过负荷电流核算来判别母线槽工作办法，但由于等电流元件(双回线或同一电厂中出力相同的发电机)和空载、轻载元件的存在，这种尝试仍未成功。

本文提出了一套新的方案:在微机?；で郎?，以刀闸辅佐接点为主，以各单元负荷电流的核算来校验刀闸辅佐接点的正确性并主动纠正其差错。每副刀闸仍引入一对接点，由微机实时核算电流瞬时值，依据电流判据，将稳态与暂态判别相结合，实时发现并纠正辅佐接点的差错，减轻工作人员的担负，进步母差保护动作的正确率。

1刀闸辅佐接点的犯错办法及其对母差?；さ挠跋?

1.1刀闸辅佐接点犯错办法的分类

这儿说的刀闸辅佐接点犯错是指:在保护设备及其外部接线经校验正确、投入工作后，由于刀闸一次设备、引入电缆和端子或设备内部开入通道的原因，使微机读入的工作办法与实践工作办法不一致。由此可将刀闸辅佐接点犯错办法归纳为以下3类:

a.刀闸主接点已闭合而辅佐接点读入仍为0(闭合为1，开断为0)，称之为接点不良。

b.刀闸主接点已开断而辅佐接点读入仍为1(闭合为1，开断为0)，称之为接点粘连。

c.读入值在0、1间翻转不定，称之为接点颤抖。

1.2刀闸辅佐接点犯错对母差?；さ挠跋?

在非固定衔接主接线办法中，以双母线槽接线办法最为典型，以下剖析均以双母线槽为例。

由刀闸辅佐接点构成的母线槽工作办法字，在微机母差?；ぶ惺怯美春怂愀鞫文赶卟鄯植?小差)电流、切换各单元出口回路的，其作用只对?；さ难≡裥苑⑸跋臁６帜赶卟矍?、区外缺点则是由不受母线槽工作办法影响的总差(大差)电流来判别。下面是双母线槽工作进程中或许出现的情况。

1.2.1接点不良对母差?；さ挠跋?

接点不良表现为两种情况:

a.某一单元已投入工作，而?；の唇涞缌骰ジ衅?TA)电流参与相应差流回路。若该单元是电源或对侧有电源的负荷，则或许构成?；ぞ芏?缺点就发生在这段母线槽上)或失掉选择性。若该单元是空载或轻载负荷，则对?；の薮蟮挠跋?。

b.某一单元倒闸进程中，两把刀闸都已闭合，而保护设备没有切换入互联情况。由于此时两条母线槽现已将两把刀闸连在一同，部分电流流过刀闸而不经过母联TA，假设仍然判分差电流选择切除母线槽，将降低?；ち槊舳然蜓由烊钡闱谐奔洹?

1.2.2接点粘连对母差?；さ挠跋?

接点粘连也分两种情况:

a.某一单元已投入工作，而?；の唇涞缌骰ジ衅?TA)电流参与相应差流回路。若该单元是电源或对侧有电源的负荷，则或许构成保护拒动(缺点就发生在这段母线槽上)或失掉选择性。若该单元是空载或轻载负荷，则对?；の薮蟮挠跋臁?

b.某一单元倒闸进程中，两把刀闸都已闭合，而保护设备没有切换入互联情况。由于此时两条母线槽现已将两把刀闸连在一同，部分电流流过刀闸而不经过母联TA，假设仍然判分差电流选择切除母线槽，将降低?；ち槊舳然蜓由烊钡闱谐奔洹?

1.2.2接点粘连对母差?；さ挠跋?

接点粘连也分两种情况:

a.倒闸进程结束，摆开其中一把刀闸而其接点粘连，?；ど璞溉源υ诨チ?非选择)办法，一旦发生区内缺点，将扩展缺点切除规划。

b.某一单元开关断开，退出工作，刀闸摆开而接点粘连。在该单元下一次投入前不影响?；すぷ?，但当该单元再次投入于另一条母线槽上时，母差?；の笕牖チ旆?，其作用同上。

1.2.3接点颤抖对母差?；さ挠跋?

接点颤抖是由触点接触不良或其他原因构成。如不能及时发现，它对?；さ挠跋炀腿【鲇谌钡惴⑸备ㄗ艚拥愕那榭?，假设刚好此时与主接点不符，其现象就是接点不良或接点粘连中的一种。

经过以上剖析可知，辅佐接点的差错虽然不会构成?；の蠖贾戮芏蚶┱谷钡闱谐婊?。为防止上述作用发生，应充分发挥微机?；ず怂阌胱约斓挠攀疲笆狈⑾植⒕勒拥愕牟畲?。

2新方案对微机保护渠道的要求

微机渠道要能在每个采样距离内完结大差和小差电流瞬时值的核算，能够在完结差动?；ず怂懔康囊煌杲岜痉桨傅呐斜鸾獭?

?；ど璞傅牡缌鞑饬烤仍礁?，运用本方案的作用也越好。

由于设备对母线槽工作办法自校正，所以要有人机界面告知工作人员现有接点情况、犯错方位、纠正作用。

由于倒闸进程的特殊性，设一中央信号“母线槽互联”，在两段母线槽互联时点亮，倒闸结束母线槽分隔时熄灭。另设一中央信号“接点犯错”，用于在发现刀闸辅佐接点差错时提示值班人员。

为便利?；ね度胧备ㄗ艚拥愕募煨?，能够在?；て辽锨恐粕柚玫墩⒔拥惴轿?。

3刀闸辅佐接点犯错的判据

3.1有电流而无刀闸接点

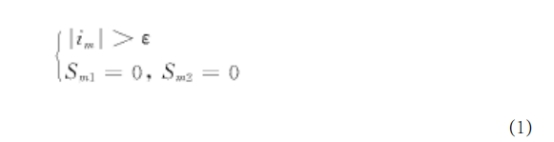

首要想到的是:某单元TA电流不为00，而该单元两把刀闸都开断，则该单元必定是接点不良。即:

其中im是m单元流过的电流瞬时值；ε是大于0的正数；Sm1是m单元Ⅰ母刀闸情况，

闭合为1，开断为0；Sm2是m单元Ⅱ母刀闸情况，闭合为1，开断为0。

判据(1)直观简练，并能承认刀闸犯错坐落哪一个单元，但适用面窄，且无法承认怎样纠正差错。

3.2两段母线槽分差电流之和等于总差电流

由于刀闸辅佐接点是用来核算分差(小差)电流的，所以可用小差电流的核算作用

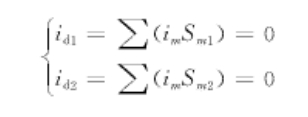

来校验工作办法的正确性。稳态情况下小差电流处于平衡情况，即：

判据(2)有局限性，一切下列情况该判据都不适用:a.发生区内缺点时，小差电流不平衡;

b.发生区外缺点而TA丰满时，小差电流不平衡;c.TA断线时，也使小差电流不为0;

d.倒闸进程中两条母线槽经刀闸相连，而刀闸上有电流。

由于电流的原因构成小差不平衡，同样也会影响到大差。在刀闸辅佐接点正确的情况下，大差等于小差之和，即:

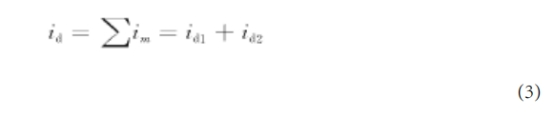

需求留意的是，当一个单元两把刀闸都闭合时其电流不能重复计入小差，即该电流计入了Ⅰ母小差，则不参与Ⅱ母小差的核算，反之亦然。式(3)作为本文提出的校验刀闸辅佐接点正确性的通用判据，不论母线槽工作办法怎样改动，流经母线槽的电流怎样改动，都能够用此判据。只需刀闸犯错的单元TA有电流，就能够发现差错。

3.3母线槽是否处于互联的判别

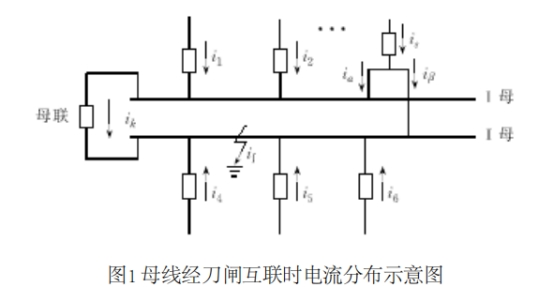

判据(3)虽然在母线槽互联时适用，但它不能判别母线槽是否处于互联情况。这是非常重要的，由于母线槽互联时需将?；で谢恢练茄≡袂榭?只以大差判据作为出口依据，发生区内缺点则将两段母线槽全部切除)。母线槽互联时，电流在两条母线槽上的散布如图1所示。

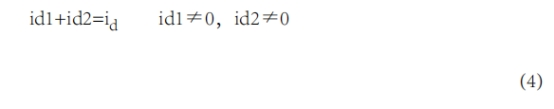

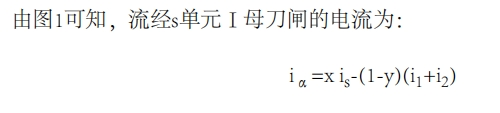

发生区内缺点时，则在缺点段母线槽小差电流中加上缺点电流ip0从以上剖析可知，除非极特殊的电流分配，流经刀闸的电流不为0，所以此时两段母线槽的小差电流均不为0，而且满意判据(3)。因此母线槽互联的判据就是:

3.4接点颤抖的判据

实践工作中，对同一副刀闸在一个时段内不或许重复多次操作。能够对刀闸变位的情况作计算，当同一接点短时间内改动多次时，即可判其接点颤抖。

3.5用瞬时值判别的实时性

为了能实时发现并纠正刀闸辅佐接点的差错，有必要用瞬时值来核算大差和小差电流?？悸堑皆诘缌鞑ㄐ喂愕恪?0°规划内，电流瞬时值的巨细或许不满意判据的灵敏度，所以最多不逾越(20/6)ms就能依据以上判据判别出接点差错并纠正。

4怎样承认犯错接点并纠正差错在评论这个问题前，先作两个假定:

a.每个犯错单元的电流都能被检测到;

b.在同一时间(20/6ms内)，只发生一次接点差错。

关于这两个假定的合理性在第5节中将专门予以说明。

4.1稳态工作时的判别流程

稳态工作是指没有区内、区外缺点发生，差动判据也未发动的时段。?；ね度牍ぷ骱螅⒒凳焙怂忝扛霾裳愕拇蟛詈托〔畹缌魉彩敝?差动?；ひ残枨?。首要判别是否有两把刀闸一同闭合的单元，用判据(4)来验证。假设此时母线槽的确处于互联情况，则保护进入非选择性办法，并点亮“母线槽互联”信号。假设不是，则尝试将该单元的电流参与Ⅰ母或Ⅱ母的母差回路，如能使两段小差都为0，该单元就连在这段母线槽上;不然，将该单元连于刀闸后合的那段母线槽，显示犯错信息，点亮“接点犯错”信号。

假设没有两把刀闸一同闭合的单元，则不断用判据(⑶来校验刀闸辅佐接点。一旦发现差错，发动判据(1)，对各单元电流进行巡检，即可找到有电流却两把刀闸都未闭合的单元。尝试将该单元的电流计入Ⅰ母和Ⅱ母的母差回路。若联于Ⅰ母时满意判据(3)，则可判定该单元Ⅰ母刀闸接点不良，上报该信息，并按此修改工作办法字;若联于Ⅱ母时满意判据(3)，则可判定该单元Ⅱ母刀闸接点不良，与上述情况相似处理。4.2暂态进程时的判别暂态进程是指母线槽发生区内或区外缺点，差动判据发动，?；せ刮闯隹诘氖倍巍Ｔ萏讨懈鞯ピ牡缌鞫家⑸亩?，构成新的平衡，而判据(1)、判据(3)、判据(4)在暂态进程都能适用，因此运用暂态进程中的电流值从头对刀闸辅佐接点作一次校验是对稳态判别的有利弥补。这样做也使?；ぞ哂辛嗽诮拥惴复硪煌⑸钡闶闭范鞯牟鸥?。对接点差错的判别办法与稳态时相同，关键是发现接点差错时，要立即用新的工作办法字修改原先的小差电流，从头用差动判据决议?；さ亩餍形?。

5对两点假定的说明

5.1为什么说接点犯错单元的电流能被检测到

跟着微机采样技术不断进步，设备固有的测量误差不断减小，运用高分辨率的A/D完全能够精确测量10mA量级的电流。所以大多数轻载单元的电流都足以被检测到，而且只需其对侧有电源，在发生母线槽缺点时其电流也足够大，关于空载单元，误切或不切对体系或设备都没有影响。对那些开关已断开的单元也是一个道理。

5.2在同一时间只发生一次刀闸辅佐接点差错

由于每个刀闸辅佐接点及其引入环节都相对独立，同一个原因不会构成多个接点差错(开入正电源消失在外，此时设备闭锁)。对判据⑴，只要同一单元的两个刀闸辅佐接点一同犯错才失效;对判据(3)，只要对空载单元的接点犯错不能被及时发现，但这不影响其对第2次犯错的校正。跟着一次设备制作水平的不断进步和二次接线的标准，一同出现两次接点差错的概率很小。

6总结

本文提出的方案虽然没有免除母线槽?；ど璞肝瓿晒ぷ靼旆ㄗ允视Χ缘墩⒏ㄗ艚拥愕囊揽?，但它将刀闸辅佐接点与电流辨认两种办法的优势结合起来，最大极限地使母线槽?；ぴ诮拥惴复硎币材苷９ぷ?、正确动作，削减了工作值班人员的担负，进步了母线槽?；ね对寺屎投髡仿省?
